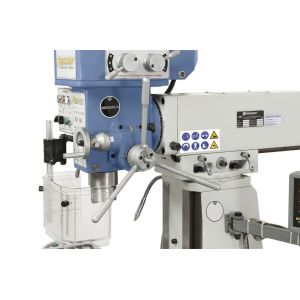

Durch den verschieb- und schwenkbaren Oberarm der Fräsmaschine KF 60 lassen sich die verschiedensten Arbeiten optimal durchführen und ist daher die ideale Maschine für Modellbauer, Handwerker und Reparaturwerkstätten.
El texto de este articulo aun no esta disponible en español. Por favor, utilize el traductor de Google incluido en nuestra pagina.
Technische Spezifikationen
Bohrleistung in Stahl | 35 mm |
Bohrleistung in Guss | 40 mm |
Gewindeschneiden bis max. | M 16 |
Ausladung | 210 - 550 mm |
Spindelkopf-Schwenkbereich | 90° |
Spindeldrehzahl | (8) 115 - 1750 U/min |
Spindelaufnahme | ISO 40 |
Pinolenhub | 125 mm |
Tischgröße | 800 x 240 mm |
T-Nutengröße | 14 mm |
Tisch schwenkbar | -45° bis +45° |
Verfahrweg längs (x) | 360 mm |
Verfahrweg quer (y) | 160 mm |
Verfahrweg vertikal (z) | 355 mm |
Motor-Abgabeleistung S1 100% | 0,85 / 1,5 kW |
Motor-Aufnahmeleistung S6 40% | 1,1 / 1,2 kW |
Gewicht ca. | 750 kg |
Features
- Schwere, stabile Gussausführung
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Frästisch 45° rechts - links schwenkbar
- Schwalbenschwanzführung in allen 3 Achsen
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts-Linkslauf zum Gewindeschneiden
- Getriebekopf 180° schwenkbar
- Tisch höhenverstellbar
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
Lieferumfang:
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Adapter ISO 40/MK 2, ISO 40/MK 3
- Höhenverstellbare Schutzabdeckung
- Automatischer Frästischvorschub in x-Achse
Lieferbares Sonderzubehör:
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
- Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1011)
- Adapter ISO 40 / MK 2 (Art.Nr.:26-1067)
- Adapter ISO 40 / MK 3 (Art.Nr.:26-1068)
- Adapter ISO 40 / MK 4 (Art.Nr.:26-1069)
- Horizontal- und Vertikalrundtisch HV 8 (Art.Nr.:27-1001)
- Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
- Spannwerkzeugsortiment 58-tlg. 14 mm, M 12 (Art.Nr.:28-1001)
- Maschinenschraubstock KV 150 (Art.Nr.:28-2082)
- Hydr. Maschinenschraubstock VH 125 mit Drehteller (Art.Nr.:28-2089)
- Hydraulischer Maschinenschraubstock AH 125 (Art.Nr.:28-2116)
- Kantentaster diam.10 mm / 10 mm (Art.Nr.:32-1065)
- Satz Schaftfräser TIN-beschichtet, 3 -20 mm, 20-tlg. (Art.Nr.:42-1020)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
