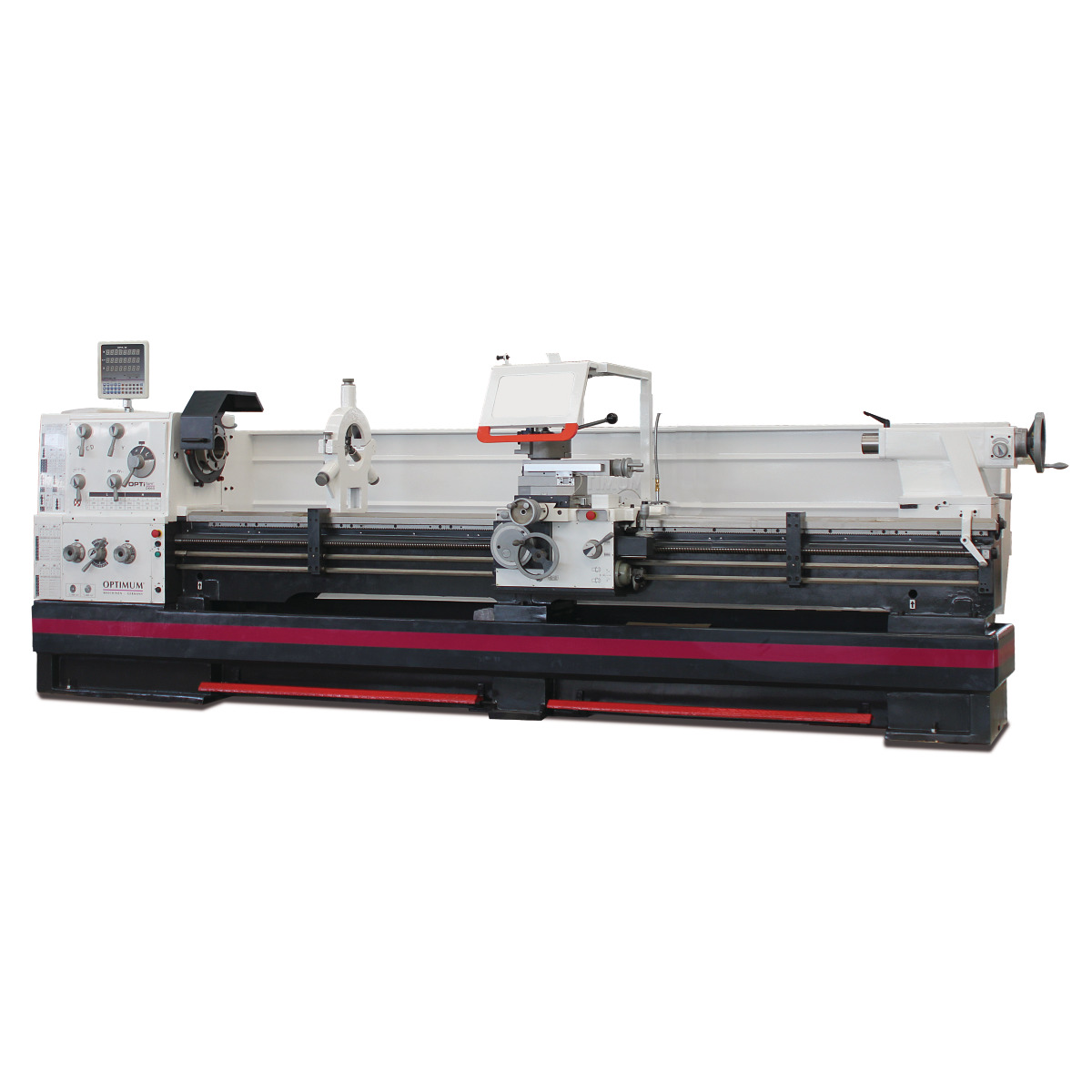

OPTIturn TH 6620D - Leit- und Zugspindeldrehmaschine, ideal auch für Schulen und Lehrwerkstatt
El texto de este articulo aun no esta disponible en español. Por favor, utilize el traductor de Google incluido en nuestra pagina.
zeichnen sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit aus. Mit digitaler Positionsanzeige DPA 31 Plus und Schnellwechsel-Stahlhalter
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X-Achse
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitsendschalter mit zwangsöffnenden Kontakten
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- LED Maschinenlampe
- Energiekette für schonende Leitungs- und Schlauchführung
- Not-Halt Einrichtung mit Fußbetätigung
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf
- Schnellwechsel-Stahlhalter SWH 9-D
- 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Abmessungen und Gewichte
- Länge (Produkt) ca. 3650 mm
- Abmessungen und Gewichte
- Breite/Tiefe (Produkt) ca. 1500 mm
- Abmessungen und Gewichte
- Höhe (Produkt) ca. 1785 mm
- Abmessungen und Gewichte
- Gewicht (Netto) ca. 3345 kg
- Abmessungen und Gewichte
- Traglast 1,4 t/m
- Arbeitsbereiche
- Spitzenhöhe 330 mm
- Arbeitsbereiche
- Spitzenweite 2050 mm
- Arbeitsbereiche
- Umlaufdurchmesser über Maschinenbett 660 mm
- Arbeitsbereiche
- Umlaufdurchmesser in der Bettbrücke 900 mm
- Arbeitsbereiche
- Umlaufdurchmesser über Planschlitten 440 mm
- Arbeitsbereiche
- Drehlänge in der Bettbrücke 250 mm
- Arbeitsbereiche
- Bettbreite 400 mm
- Ausstattung
- Digitale Positionsanzeige DPA 31 Plus
- Drehzahlbereich
- Anzahl der Drehzahlbereiche 16
- Drehzahlbereich
- Drehzahlbereich 25 – 1600 min¯¹
- Eilgang Geschwindigkeit
- Eilgang Geschwindigkeit 3800 mm/min
- Eilgang Geschwindigkeit
- Erläuterung zu Eilgang max. 5 min, 30 min Pause
- Elektrische Daten
- Abgabeleistung (Motorleistung) 9 kW
- Elektrische Daten
- Anschlussspannung 400 V
- Elektrische Daten
- Netzfrequenz 50 Hz
- Elektrische Daten
- Gesamt Anschlusswert 10 kW
- Kühlschmiermittelsystem
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe 150 W
- Spindel
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Spindel
- Spindelbohrung 105 mm
- Spindel
- Stahlhalter Aufnahmehöhe max. 32 mm
- Spindel
- Spindelkonus Ø 113 (Kegel 1:20) mm
- Reitstock
- Reitstockaufnahme MK 5
- Reitstock
- Reitstock Pinolenhub 235 mm
- Reitstock
- Reitstock Pinolendurchmesser 90 mm
- Steigungen
- Steigung Metrisch 0.45 - 120 mm/U
- Steigungen
- Anzahl der Steigungen Metrisch 54
- Steigungen
- Steigung Zoll 80 7/16 Gg/1"
- Steigungen
- Anzahl der Steigungen Zoll 60
- Steigungen
- Steigung Diametral Pitch 7/8 – 160
- Steigungen
- Anzahl der Steigungen Diametral Pitch 42
- Steigungen
- Steigung Modulgewinde 0.25 - 60 mm/U
- Steigungen
- Anzahl der Steigungen Modulgewinde 46
- Verfahrweg
- Verfahrweg Oberschlitten 230 mm
- Verfahrweg
- Verfahrweg Planschlitten 368 mm
- Verfahrweg
- Verfahrweg Bettschlitten 1965 mm
- Vorschub
- Vorschubbereich längs 0.044 - 1.48 mm/U
- Vorschub
- Anzahl der Vorschübe längs 25
- Vorschub
- Vorschubbereich plan 0.022 - 0.74 mm/U
- Vorschub
- Anzahl der Vorschübe plan 25
Lieferumfang:
- Feststehende Lünette Durchlass max. Ø 150 mm
- Mitlaufende Lünette Durchlass max. Ø 130 mm
- Maschinenleuchte
- Reduzierhülse MK 5 / MK 7
- Feste Zentrierspitze MK 5
- Feste Zentrierspitze MK 5, legiert
- Schnellwechsel-Stahlhalter 9-D
- Stahlhalter 41 x 180 Typ D für Vierkantmeißel
- Positionsanschlag mit Feineinstellung
- Wechselräder-Satz
- Qualitätsöl beiliegend
- Bedienwerkzeug
