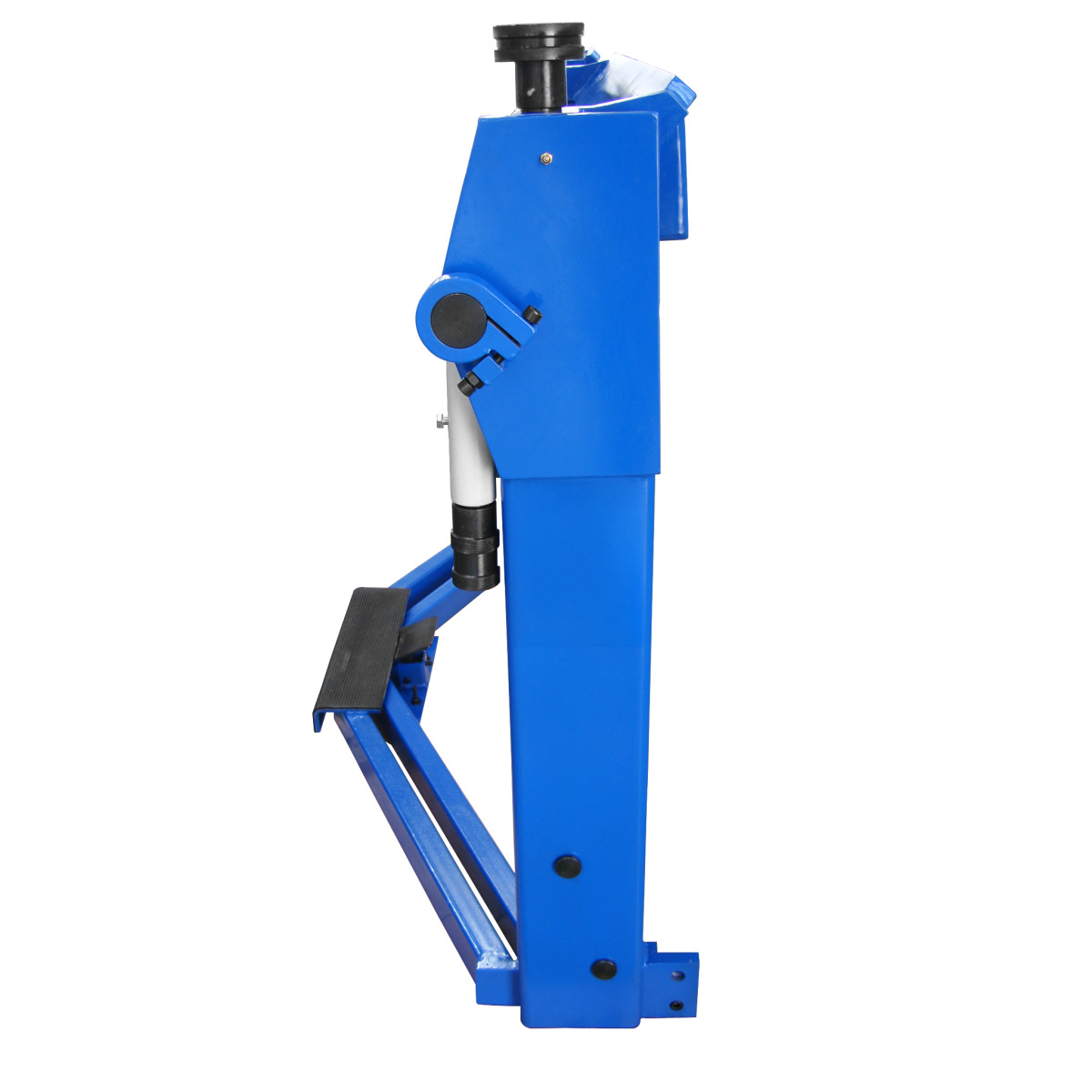

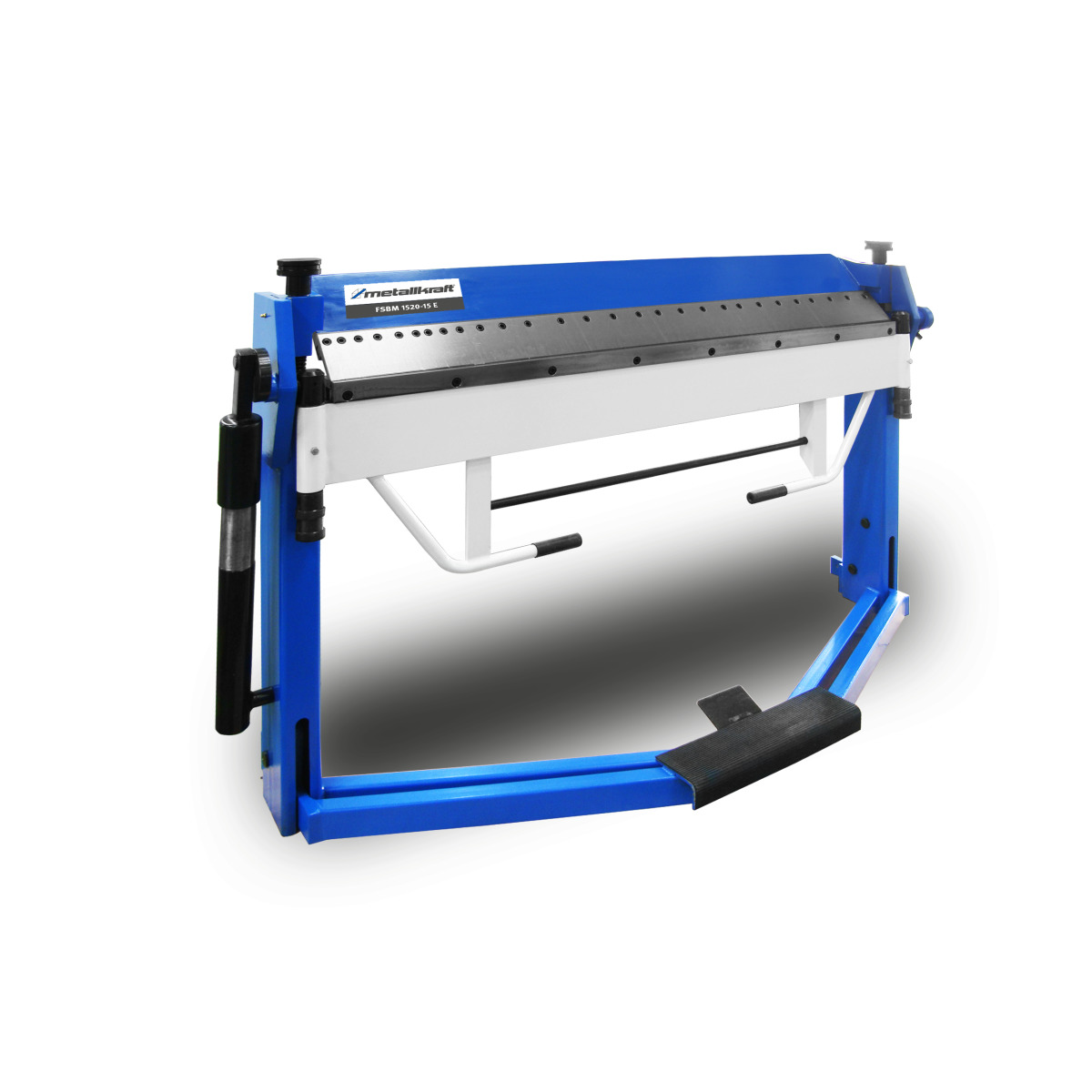

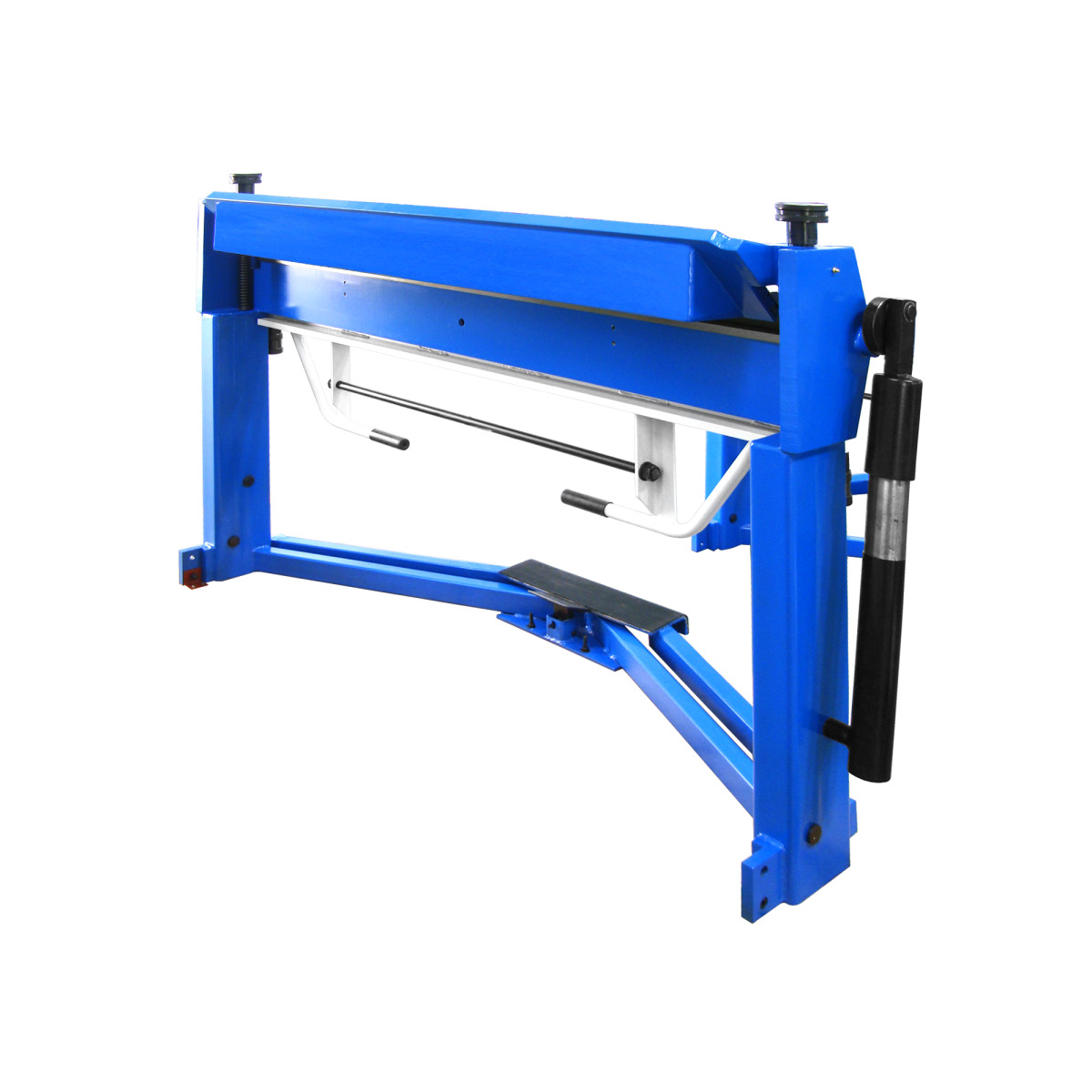

FSBM 1520-15 E - Dobladora giratoria de pie

FSBM 1520-15 E - Dobladora giratoria de pie [Metallkraft]

FSBM 1520-15 E - Fuß-Schwenkbiegemaschine. FSBM - Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal. Die Werkstückklemmung erfolgt mittels Fußpedal dadurch bleiben beide Hände frei für die Materialzuführung.

El texto de este articulo aun no esta disponible en español. Por favor, utilize el traductor de Google incluido en nuestra pagina.

Abbildung zeigt manuelle Schwenkbiegemaschine FSBM 1020-20 HSG

FSBM - Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal
Die Werkstückklemmung erfolgt mittels Fußpedal dadurch bleiben beide Hände frei für die Materialzuführung
Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
Der kräftige Hilfszylinder erleichtert das Biegen
Weiter Durchlass zwischen Ober- und Unterwange von bis zu 25 mm
Selbstschmierende Gleitlager
Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
Einstellung der Materialstärke mittels Rändelschraube
Verstellbarer Anschlag für Biegewinkel

Ausstattungsdetails

FSBM 1020-25 E

Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270

FSBM 1270-20 E

Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270

FSBM 1020-20 S2

Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270

FSBM 1020-20 HSG

mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
Segmente haben einen Härtegrad von HRC24-26

FSBM 1270-20 HS2

Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270

FSBM 1520-15 E

Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270

FSBM 2020-12 E

Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270-500

Hinweis zu technischen Daten:

Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
Biegeleistung VA: Faktor 0,75
Biegeleistung Alu: Faktor 1,2
Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich

Technische Daten
Modell	FSBM 1520-15 E
Artikel-Nr.	3772129

Arbeitsbreite max.	1.520 mm
Biegeleistung max. Stahl 400 N/qmm	1,5 mm
Biegeleistung max. Stahl 400 N/qmm o. Wangenverbreiterung
Biegeleistung max. Stahl 400 N/qmm m. Wangenverbreiterung
Biegeleistung max. VA-Stahl	1,1 mm
Biegeleistung max. VA-Stahl o. Wangenverbreiterung
Biegeleistung max. VA-Stahl m. Wangenverbreiterung
Biegeleistung max. Aluminium	1,8 mm
Biegeleistung max. Aluminium o. Wangenverbreiterung
Biegeleistung max. Aluminium m. Wangenverbreiterung
Biegeleistung max. Kupfer-, Zink-, Messing o. Wangenverbr.
Biegeleistung max. Kupfer-, Zink-, Messing m. Wangenverbr.
Biegewinkel max.	135°
Segmentaufteilung
Durchlass zwischen Ober- und Unterwange max.
Biegewange Höhe (Maß A)
Biegewange Tiefe (Maß B)
Biegewange Tiefe (Maß C)
Biegeleiste Breite
Fixierdruck
Leistung
Thermischer Schutz
Motorleistung Wange
Motorleistung Biegen
Elektrische Spannung
Phase(n)
Stromart
Netzfrequenz
Länge	1960 mm
Breite	710 mm
Höhe	1300 mm
Gewicht	385 kg
