mit Spülluftsteuerung

Vorteile DRYPOINT eco control

• Komplettlösung DRYPOINT M Plus integriert: Filtration und Trockner in kompakter Form, ebenso Kondensatableiter integriert
• Filtration an der Stelle in der Aufbereitungskette, an der die höchste Effizienz erreicht wird
• Einfache Wartung / Austausch Filterelement wie bei einem Filter
• Anwendungsspezifischer Trocknungsgrad auswählbar
• Gleichbleibende Druckluftqualität bei schwankenden Betriebsbedingungen
• Energieeinsparung durch Minimierung Spülluftverbrauch für tatsächliche Nutzluftmenge und Trocknungsgrad
• Leistungsauswertung über LED, Weiterleitung über Stromausgang 4 … 20 mA möglich
• Nutzerfreundlich: Einfach bedienbar, Testfunktionen, Fehlermeldungen
• Konzept nach fail-safe-Prinzip, Fehlermeldung über potentialfreien Kontakt abgreifbar

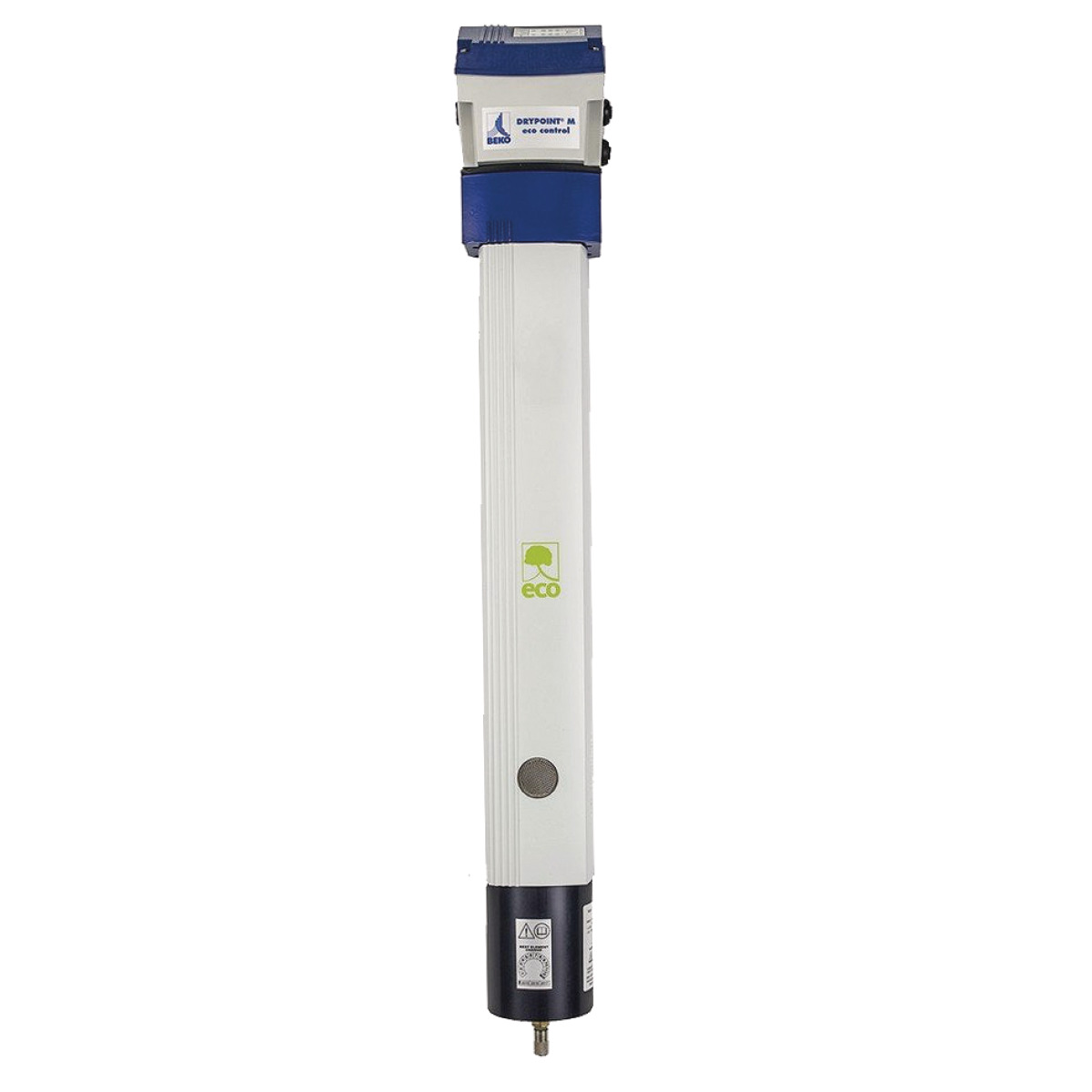

Funktionsweise des DRYPOINT® M eco control

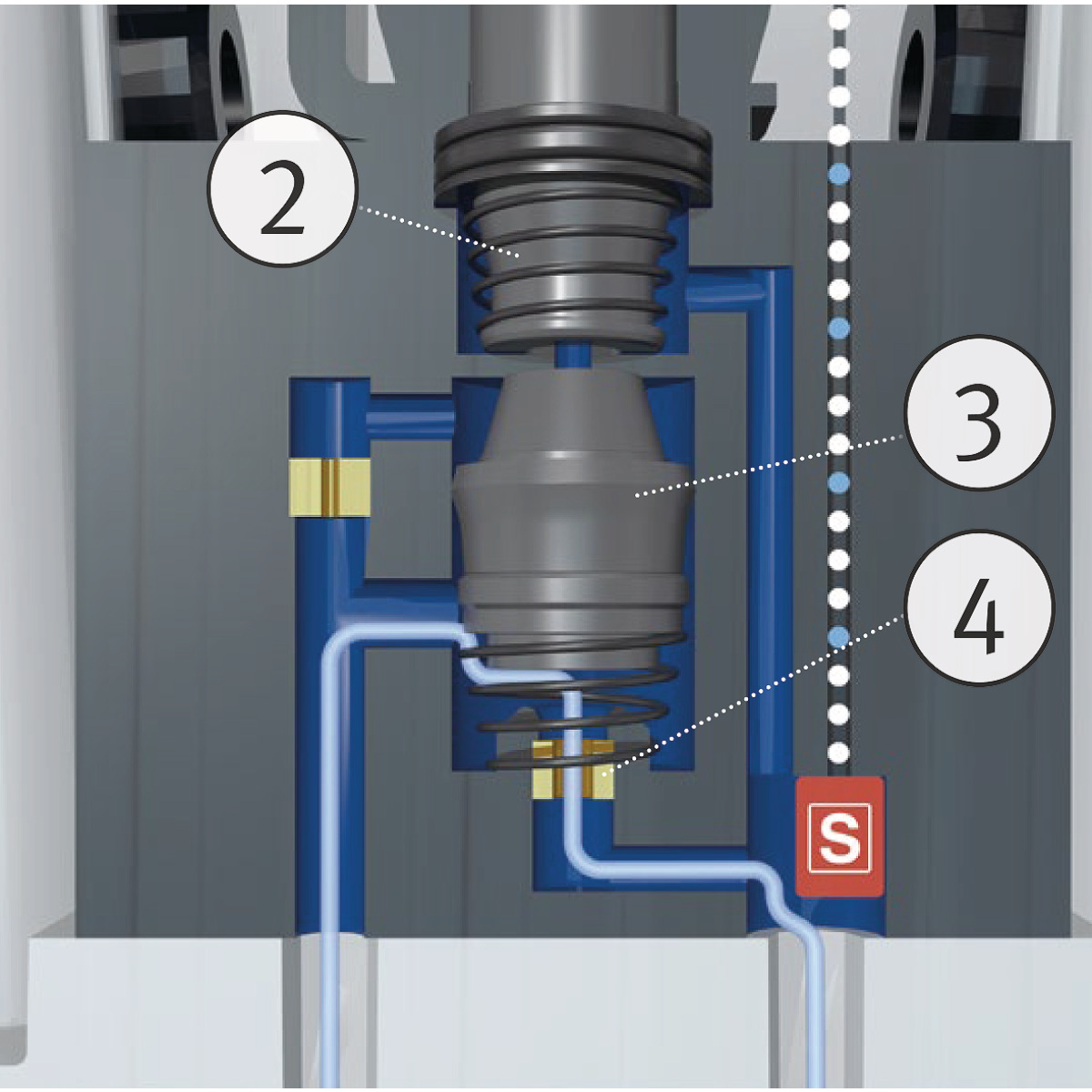

Anhand des Messergebnisses vom Sensor wird in definierten Zyklen durch die Steuerungssoftware entschieden, ob und wie lange die volle Spülluftmenge zur Erzielung und Stabilisierung des geforderten Trocknungsgrades bereitgestellt werden muss. Dieser Prozess wird über eine gezielte Taktung eines Magnetventils realisiert. In jedem Zyklus variiert somit die Dauer der beiden nachfolgend beschriebenen Prozessabschnitte, um den Trocknungsgrad im vorgegebenen Toleranzbereich zu halten.

• Spülluft bei 7 bar 165 l/min
• Messgas bei 7 bar ca. 5 l/min
• Luftanschluss 1 "
• Abmessungen und Gewichte
• Länge (Produkt) ca. 917 mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca. 210 mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca. 141 mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca. 10,9 kg

• Membrantrockner, Plus-Ausführung
• Integrierter Nanofilter
• Kugelhahn
• Schwimmerableiter
• Austrittseitiges Rückschlagventil
• Spülluftsteuerung mit Kabel und EU-Stecker, montiert auf dem Kopf des Membrantrockners
• Wandhalter
