Mit TERSA-Hobelmesser-Schnellwechselsystem

• Mit TERSA Messerwelle für sekundenschnelles Hobelmesserwechseln
• TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf
• Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Holzeinzug
• Die besonders langen Abrichttische aus einem Stück ermöglichen leichtes Abrichten der Werkstücke
• Großer Abrichtanschlag kann beim Öffnen der Abrichttische in seiner Position bleiben
• Nach hinten öffnende Abrichttische
• Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf
• Leistungsstarker Industrie-Motor
• Robuste Stahl-/GraugusskonstruktionArbeitstische aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan
• Tischlippen für geräuscharmen Lauf

Ausstattungsdetails

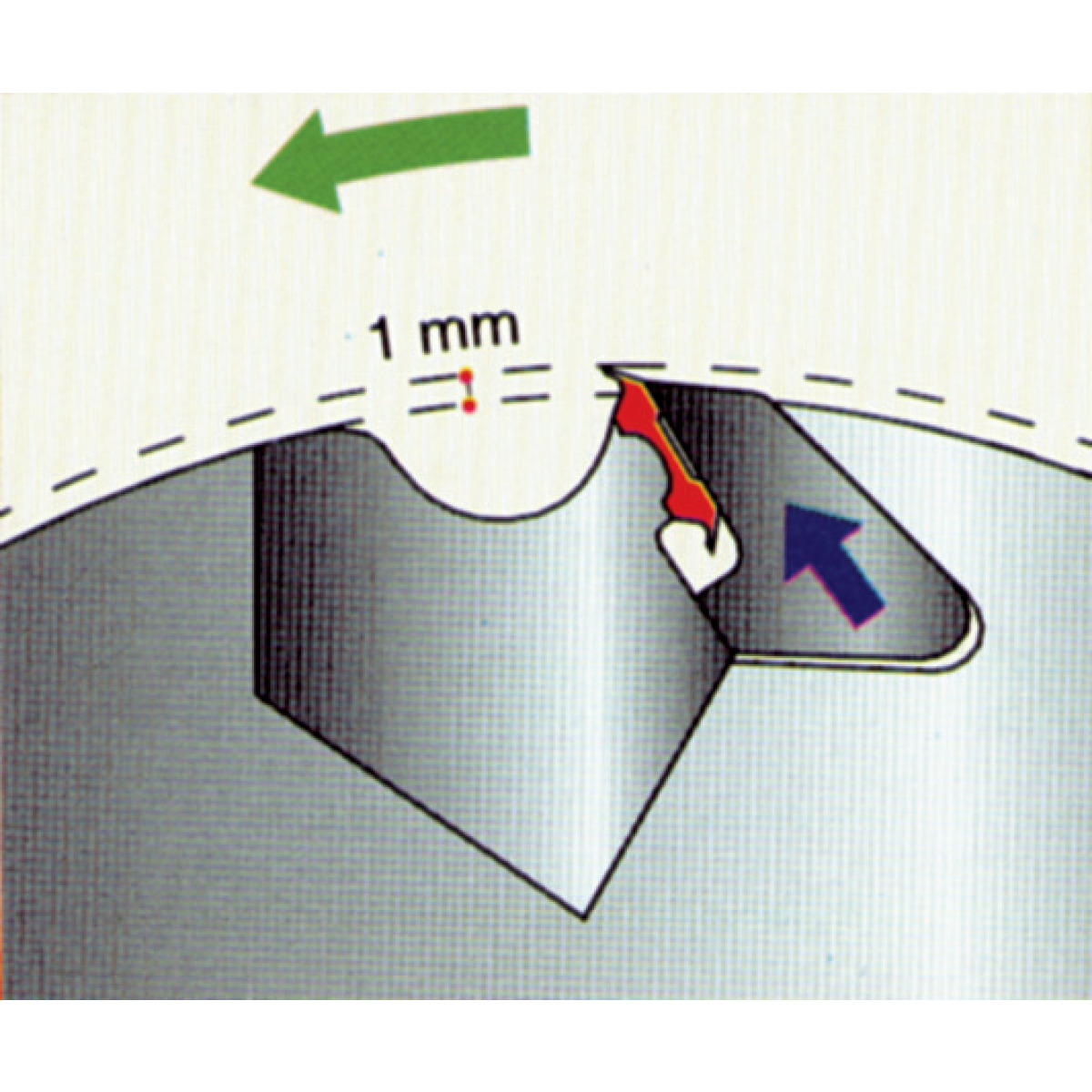

TERSA-Hobelmesserwelle

• Kein Einstellen und Schrauben mehr
• Hobelmesserwechsel in Sekunden
• Selbstarretierend
• Besonders geräuscharm
• Perfektes Hobelergebnis

Absaugschlauch-Anschluss

• Die Absaugstutzen der Abrichte und Dicke zeigen in die selbe Richtung.
• Der Schlauchanschluss erfolgt von nur einer Seite aus.
• Es wird kein Schlauch benötigt, der um die Maschine herumreicht.

Antrieb

• Stabil ausgelegter Kettenantrieb
• Antriebsräder aus Stahl
• Massiver Graugusslagerbock

Hobelwerk

• Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
• TERSA-Hobelmesserwelle mit drei Messern sorgt für ein optimales Hobelbild

Der Materialeinzug

• Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug ohne Abdrücke
• Mehrere Zähne greifen gleichzeitig für kraftvollen Vorschub
• Verschleißfrei im Gegensatz zu Gummieinzugswalzen

• Abmessungen und Gewichte
• Länge (Produkt) ca.
• 1725
• mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca.
• 880
• mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca.
• 270
• kg
• Abrichte
• Gesamtlänge der Tische
• 1500
• mm
• Abrichte
• Arbeitshöhe
• 900
• mm
• Abrichte
• Spanabnahme max. Abrichte
• 4
• mm
• Anschluss Absaugung
• Absaugstutzendurchmesser Dicke
• 2 x 120
• mm
• Aufstellinformationen
• Platzbedarf Länge
• 1725
• mm
• Aufstellinformationen
• Platzbedarf Breite/Tiefe
• 1350
• mm
• Aufstellinformationen
• Erläuterung Platzbedarf
• Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Aufstellinformationen
• Maschinenkörper Länge
• 659
• mm
• Aufstellinformationen
• Maschinenkörper Breite/Tiefe
• 488
• mm
• Aufstellinformationen
• Arbeitsbereich Länge
• 1000
• mm
• Aufstellinformationen
• Arbeitsbereich Breite/Tiefe
• 3500
• mm
• Aufstellinformationen
• Erläuterung zu Arbeitsbereich
• Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Dicke
• Dickentisch Länge
• 565
• mm
• Dicke
• Dickentisch Breite
• 300
• mm
• Dicke
• Arbeitshöhe Dicke min.
• 3
• mm
• Dicke
• Arbeitshöhe Dicke max.
• 230
• mm
• Dicke
• Spanabnahme max. Dicke
• 4
• mm
• Elektrische Daten
• Leistung Antriebsmotor
• 4
• kW
• Elektrische Daten
• Anschlussspannung
• 400
• V
• Elektrische Daten
• Phase(n)
• 3
• Ph
• Elektrische Daten
• Stromart
• AC
• Elektrische Daten
• Netzfrequenz
• 50
• Hz
• Hobelmesserwelle
• Hobelwellentyp
• TERSA
• Hobelmesserwelle
• Hobelwellendurchmesser
• 72
• mm
• Hobelmesserwelle
• Anzahl Hobelmesser
• 3
• St
• Hobelmesserwelle
• Hobelwellendrehzahl
• 5200
• min¯¹
• Hobelmesserwelle
• Hobelbreite max.
• 300
• mm
• Vorschub
• Vorschubgeschwindigkeit
• 7
• m/min

Lieferumfang:

• TERSA-Hobelmesserwelle
• eloxierter Aluminium-Abrichtanschlag

Bedienungsanleitung für Abricht-Dickenhobel minimax fs 30c TERSA
