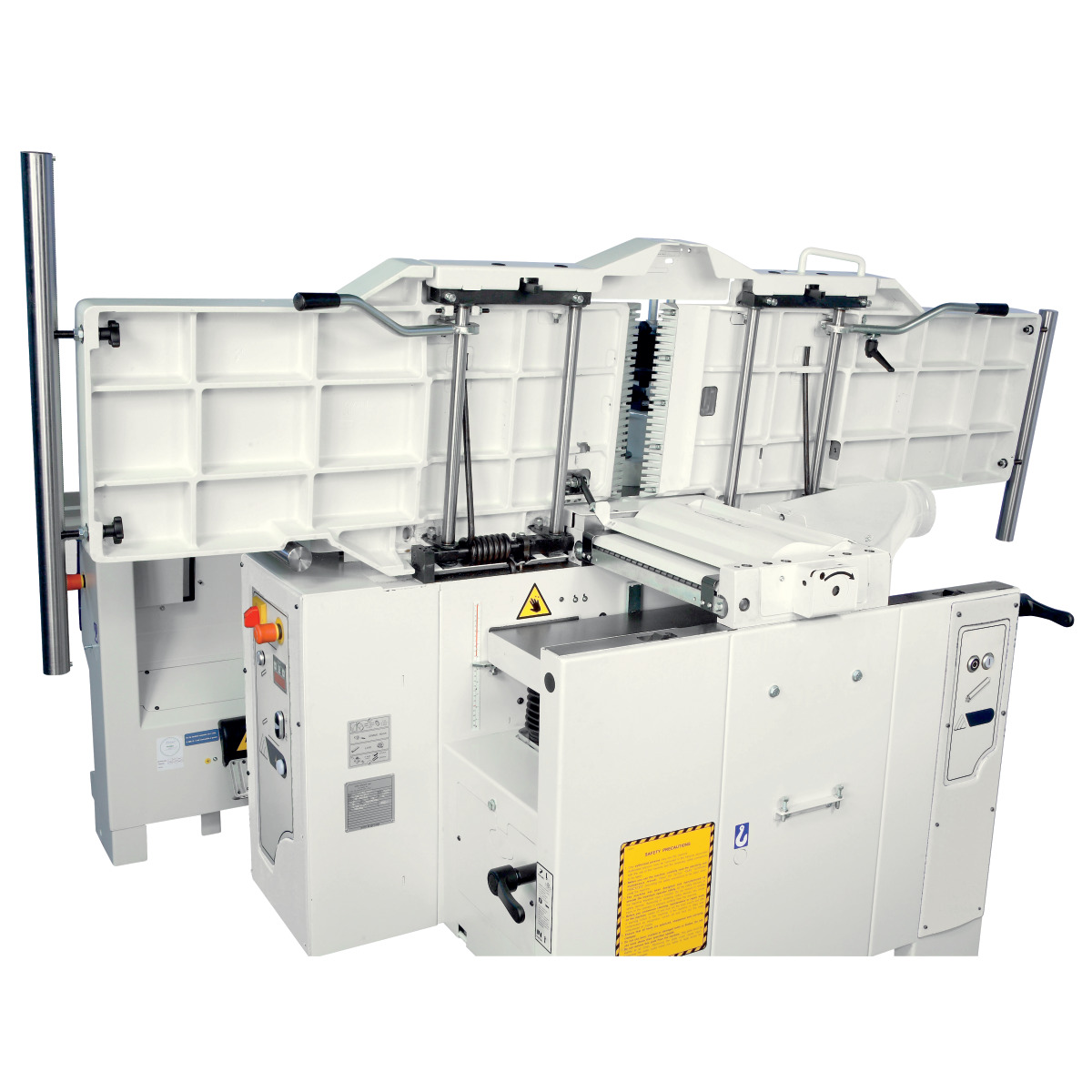

Maximale Ausstattung für den Profi. Mehrfach-Kombi mit TERSA-Messerwelle, Gehrungsschnittvorrichtung und schwenkbarer Frässpindel.

• Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
• Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
• Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
• Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
• Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
• Sägeaggregat schwenkbar von 90° bis -45°
• Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
• Vier Fräsgeschwindigkeiten
• Rechts-Linkslauf der Frässpindel
• Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen
• 2-stufiger Vorschub im Dickentisch
• Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
• Drei unabhängige Industriemotoren
• Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
• Hauptschalter abschließbar
• Motor mit Schutzschalter ausgestattet

• Abmessungen und Gewichte
• Gewicht (Netto) ca. 1285 kg
• Abrichte
• Abrichttisch Breite 410 mm
• Abrichte
• Abrichttisch Länge 2200 mm
• Abrichte
• Spanabnahme max. Abrichte 5 mm
• Anschluss Absaugung
• Absaugstutzendurchmesser Sägeblattschutz 60 mm
• Anschluss Absaugung
• Anzahl Absaugstutzen 3
• Anschluss Absaugung
• Absaugstutzendurchmesser 120 mm
• Aufstellinformationen
• Platzbedarf Länge 5210 mm
• Aufstellinformationen
• Platzbedarf Breite/Tiefe 5050 mm
• Aufstellinformationen
• Erläuterung Platzbedarf Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Aufstellinformationen
• Maschinenkörper Länge 1948 mm
• Aufstellinformationen
• Maschinenkörper Breite/Tiefe 1440 mm
• Aufstellinformationen
• Arbeitsbereich Länge 1600 mm
• Aufstellinformationen
• Arbeitsbereich Breite/Tiefe 2300 mm
• Aufstellinformationen
• Erläuterung Arbeitsbereich Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Ausstattung
• Vorritzeinrichtung mit separatem Vorritzmotor
• Ausstattung
• Schiebeschlitten aus eloxiertem Aluminium
• Ausstattung
• Griff für Schiebeschlitten ?
• Ausstattung
• Materialrolle am Besäumrahmen ?
• Ausstattung
• Besäumschuh ?
• Ausstattung
• Exzenterspanner ?
• Ausstattung
• Gehrungsanschlag mit Gradrastereinteilung und zwei Profi-Klappanschlägen
• Ausstattung
• Säge-Parallelanschlag ?
• Ausstattung
• Abricht-Fügeanschlag ?
• Ausstattung
• Bogenfrässchutzhaube ?
• Ausstattung
• Fräsanschlag mit Aluminium-Backen und Schnellpositionierung
• Ausstattung
• Höhenverstellung und Schwenkung des Sägeaggregats manuell
• Ausstattung
• Höhenverstellung und Schwenkung des Fräsaggregats manuell
• Dicke
• Dickentisch Länge 775 mm
• Dicke
• Dickentisch Breite 410 mm
• Dicke
• Arbeitshöhe Dicke min. 3 mm
• Dicke
• Arbeitshöhe Dicke max. 240 mm
• Dicke
• Spanabnahme max. Dicke 5 mm
• Elektrische Daten
• Anschlussspannung 400 V
• Elektrische Daten
• Netzfrequenz 50 Hz
• Elektrische Daten
• Nennbetriebsart Antriebsmotor S6
• Elektrische Daten
• Einschaltdauer Antriebsmotor 40 %
• Elektrische Daten
• Anzahl Motoren 3
• Elektrische Daten
• Leistung Antriebsmotor 5 kW
• Elektrische Daten
• Leistung Vorritzmotor 0.55 kW
• Schiebeschlitten und Tisch
• Formatschiebeschlittenlänge 2310 mm
• Schiebeschlitten und Tisch
• Formatschiebeschlittenbreite 360 mm
• Schiebeschlitten und Tisch
• Formatschiebeschlittenhöhe 142 mm
• Schiebeschlitten und Tisch
• Tischlänge 1250 mm
• Schiebeschlitten und Tisch
• Tischbreite 430 mm
• Schiebeschlitten und Tisch
• Tischhöhe 900 mm
• Frässpindel
• Spindelneigung von bis 0 - -45 °
• Frässpindel
• Spindeldorndurchmesser 30 mm
• Frässpindel
• Nutzlänge der Spindel 125 mm
• Frässpindel
• Spindeldrehzahl(en) 3500/6000/8000/10000 min?¹
• Fräswerkzeugdurchmesser max.
• Werkzeugdurchmesser max. absenkbar 240 mm
• Fräswerkzeugdurchmesser max.
• Werkzeugdurchmesser max. Zapfenfräsen 320 mm
• Hobelmesserwelle
• Hobelwellentyp TERSA
• Hobelmesserwelle
• Hobelwellendurchmesser 95 mm
• Hobelmesserwelle
• Anzahl Hobelmesser 4 St
• Hobelmesserwelle
• Hobelwellendrehzahl 5000 min?¹
• Kreissägeeinheit
• Besäumlänge 2250 mm
• Kreissägeeinheit
• Schnittbreite mit Parallelanschlag 1000 mm
• Kreissägeeinheit
• Max. Ablängbreite links vom Sägeblatt 3300 mm
• Kreissägeeinheit
• Sägeblattneigung 90 - 45 °
• Kreissägeeinheit
• Max. Schnitthöhe bei 90° 104 mm
• Kreissägeeinheit
• Max. Schnitthöhe bei 45° 68 mm
• Kreissägeeinheit
• Max. Sägeblattüberstand 90° 118 mm
• Kreissägeeinheit
• Max. Sägeblattüberstand 45° 84 mm
• Kreissägeeinheit
• Durchmesser (Haupt-)Sägeblatt 350 mm
• Kreissägeeinheit
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Kreissägeeinheit
• Drehzahl (Haupt-)Sägeblatt 4200 min?¹
• Vorschub
• Vorschubgeschwindigkeit von bis 6 - 12 m/min
