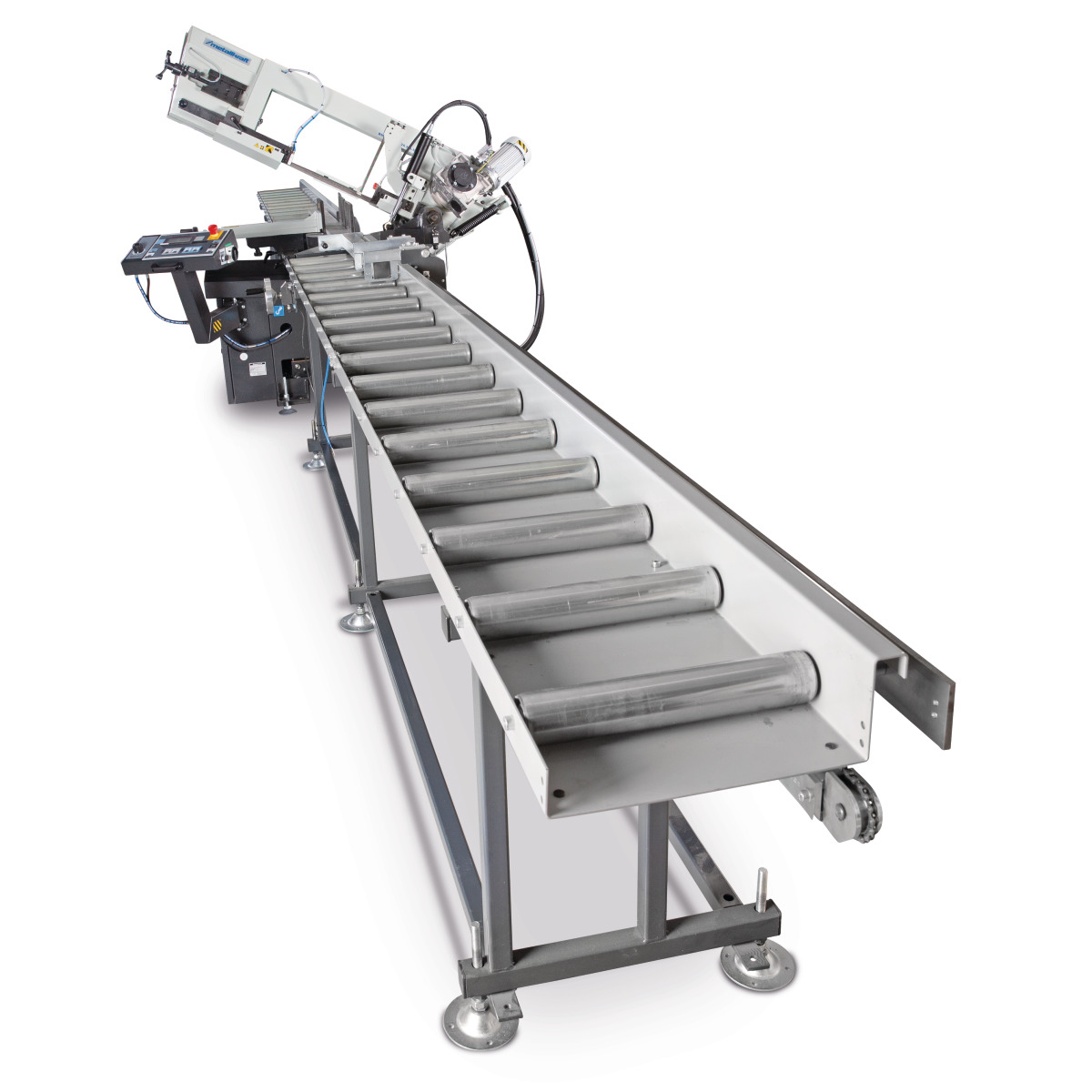

In stabiler Konstruktion mit einer Tragkraft von 300 kg pro Meter Rollenbahn

• Materialrollenbahn mit stabiler U-förmig geschlossener Konstruktion aus 3 mm Stahlblechprofil
• Tragrollen aus verzinktem Stahl (optional auch mit Kunststofftragrollen erhältlich)
• Tragrollen kugelgelagert
• Die maximale Messlänge ist die Bahnlänge abzüglich Anschlaglänge 450 mm
• Längenmesseinrichtung mit Handradverstellung
• Rollen- und Messbahn mit digitaler LED-Maßanzeige in mm, elektrischer Anschluss 230 V, 50 Hz mit Netzteil
• Messanschlag durch Handrad vom Arbeitsplatz aus verstellbar, mit pneumatischer Bremse zur Maßfixierung

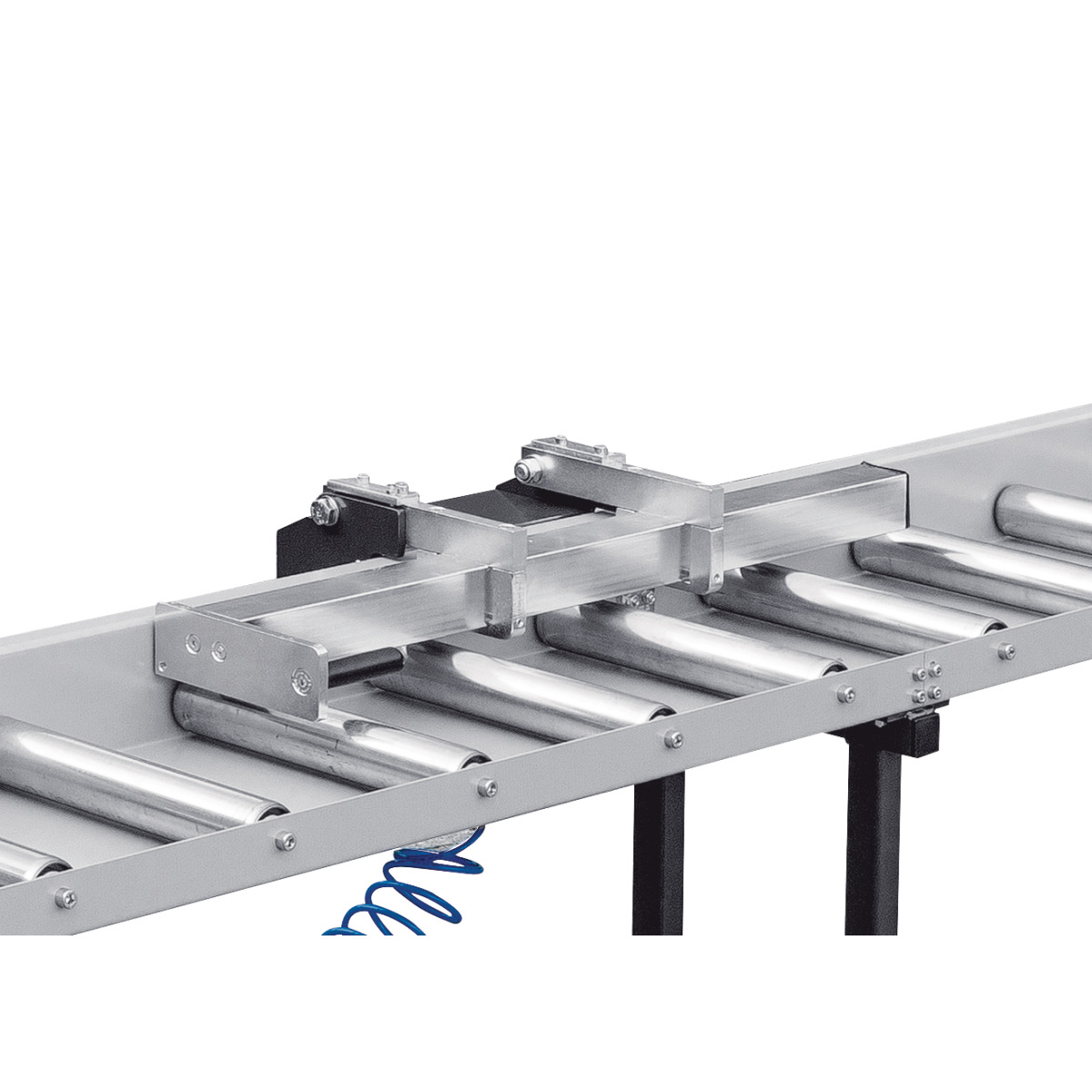

• Stabiler Materialanschlagwagen, 12-fach kugelgelagert, verfahrbar auf großdimensioniertem Führungsprofil. Der Anschlagarm ist einstellbar und abklappbar.
• Bei Rollenbahnen mit mehr als 5 m Bahnlänge wird eine Kabelschleppkette eingesetzt
• Anbauseite nach Wunsch rechts oder links

Ausstattungsdetails

Positionsanzeige

• 5-stellige LED-Maßanzeige zur ständigen millimetergenauen Kontrolle über den aktuellen Stand des Anschlagwagens
• Positionsanzeige mit direkt auf der Antriebswelle montiertem Hohlwellen-Drehgeber
• Messgenauigkeit/m: 2/10 mm

Anschlagarm

• 900 mm langer Anschlagarm
• Anschlagplatte bis zum Nullpunkt einstellbar und manuell nach hinten abklappbar
• Mehrfach kugelgelagert, dadurch spielfrei
• Qualität Made in Germany

• Tragrollendurchmesser
• 60
• mm
• Tragrollenbreite
• 250
• mm
• Wellendurchmesser
• 15
• mm
• Statische Stützlast max.
• 300
• kg/m
• Maximale Messlänge
• 1550
• mm
• Anzahl der Füße
• 2
• St
• Abmessungen und Gewichte
• Länge (Produkt) ca.
• 2
• m
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca.
• 300
• mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca.
• 820
• mm
• Abmessungen und Gewichte
• Höhe max. (Produkt) ca.
• 940
• mm
