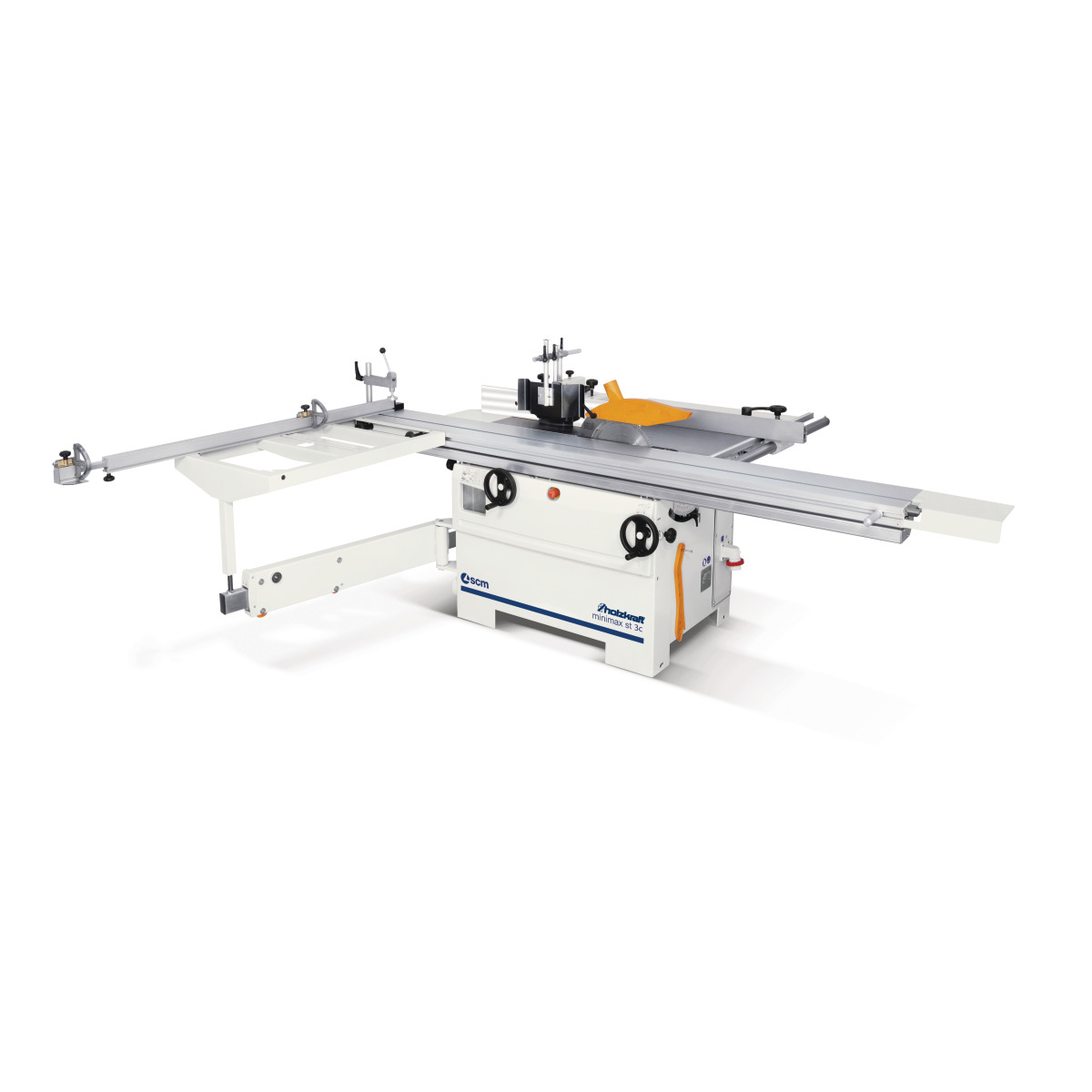

Mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten aus eloxiertem Aluminium

• Stabile Stahl-Grauguss-Konstruktion
• Große Auflagefläche und präziser Gusstisch
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
• Großer Ausleger (900 x 600 mm) mit ausziehbarem Aluminium-Teleskopanschlag
• Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° - 45°
• Säge-Parallelanschlag mit Feineinstellung
• Stabiles Sägeaggregat und groß dimensioniertes Doppelwiegen-Fräsaggregat gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
• Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
• Drei Fräsgeschwindigkeiten, manuell verstellbar von 3.500 - 10.000 min-1
• Mit Rechts-Linkslauf der Frässpindel
• Serienmäßige Bogenfrässchutzhaube
• Zwei 5,0 kW Motoren mit hohen Leistungsreserven

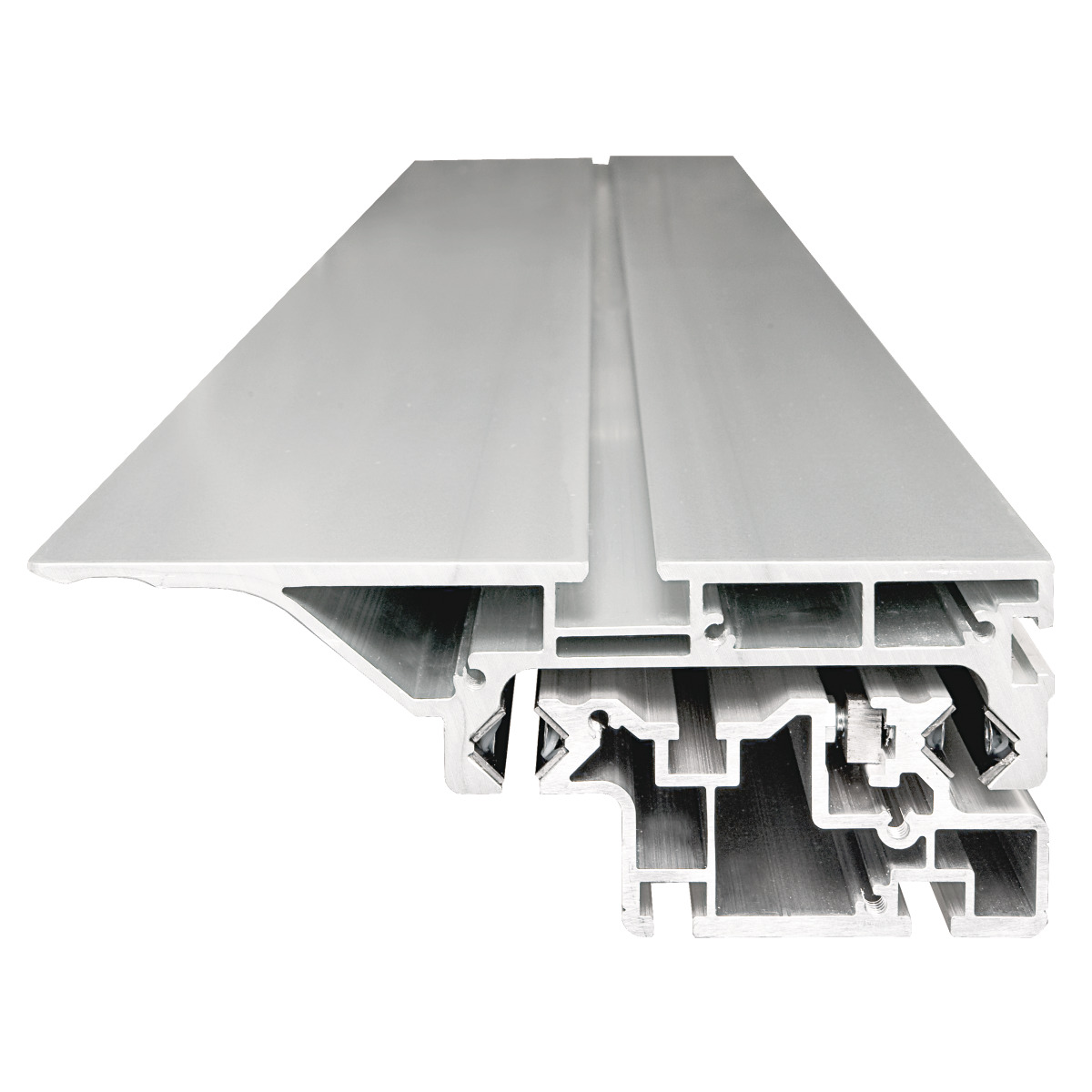

Aluminium-Formatschiebeschlitten

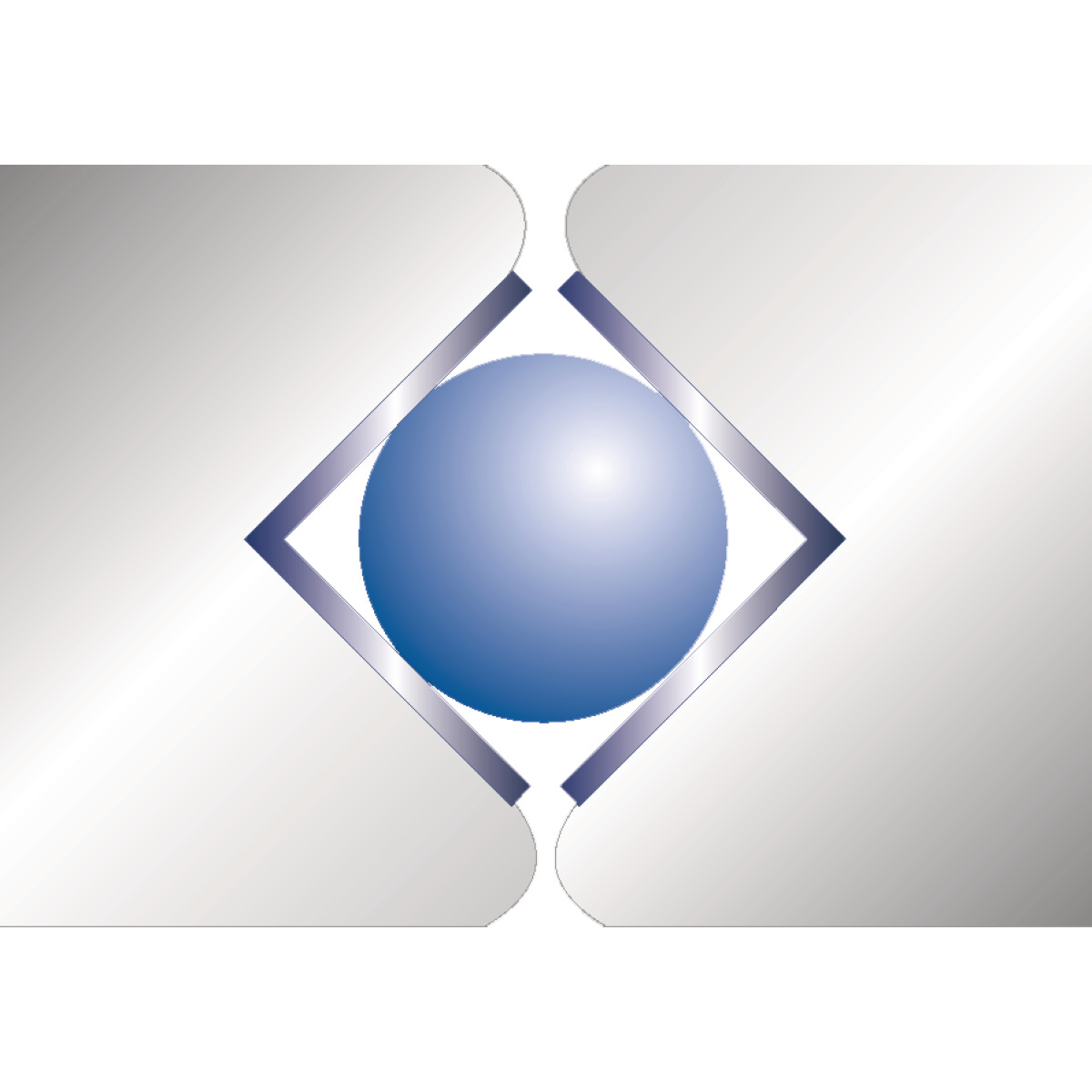

• Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
• Dauerhaft leichtgängig
• Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
• 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Doppelwiegen-Sägeaggregat

• Großdimensioniert aus Grauguss
• Nahe am Sägeblatt, beidseitig gelagert
• Dadurch Stabilität, Präzision, Laufruhe und lange Lebensdauer
• Durch Kurbel höhen- und bis 45° schrägverstellbar
• Vorritzaggregat (Art.-Nr. 5510311) jederzeit nachrüstbar

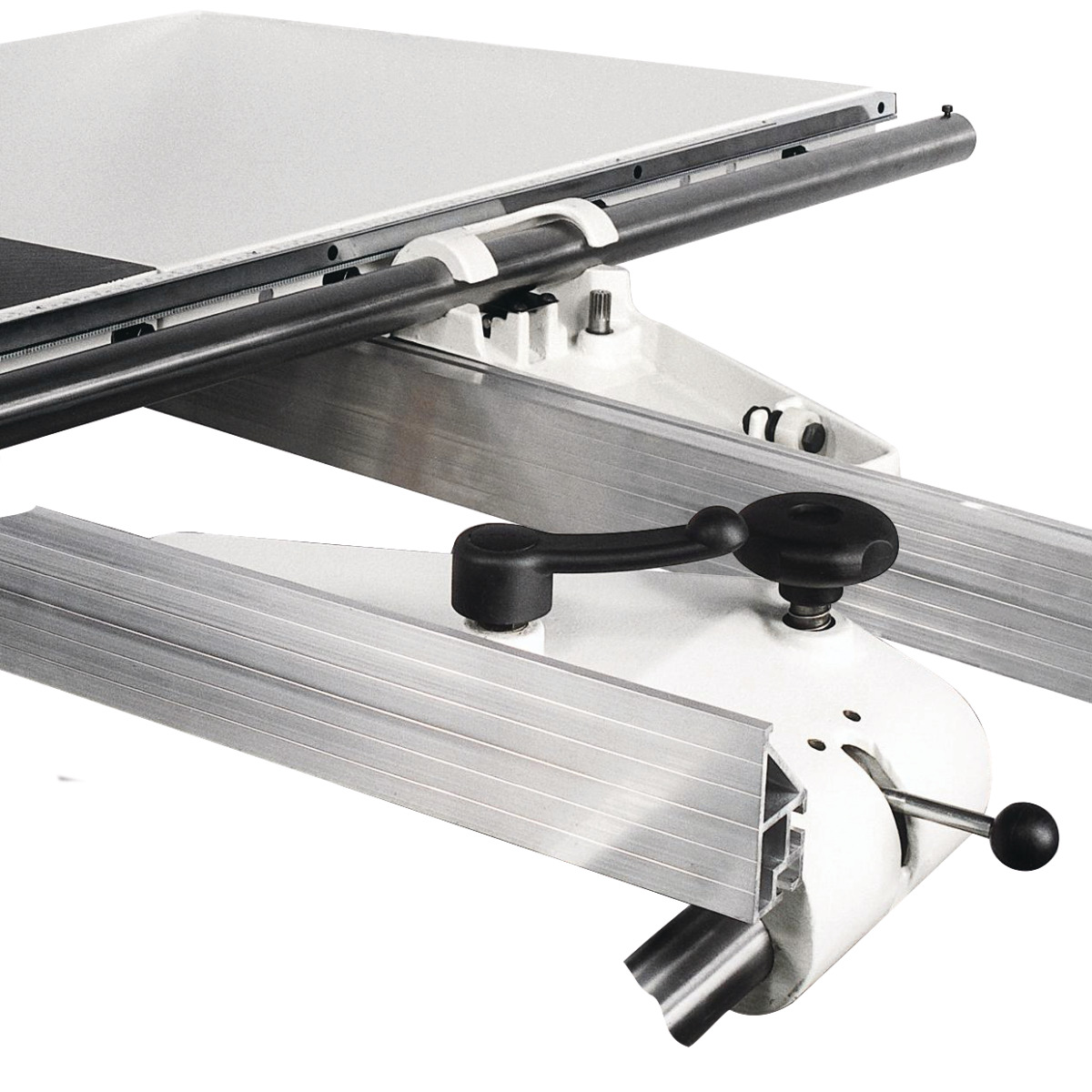

Parallelanschlag mit Rundstangenführung

• Mit Feineinstellung und Schnellspannung
• Stabile Rundstangenführung aus geschliffenem Stahl mit 45 mm Durchmesser
• Serienmäßig abklappbar für den Zuschnitt großer Werkstücke

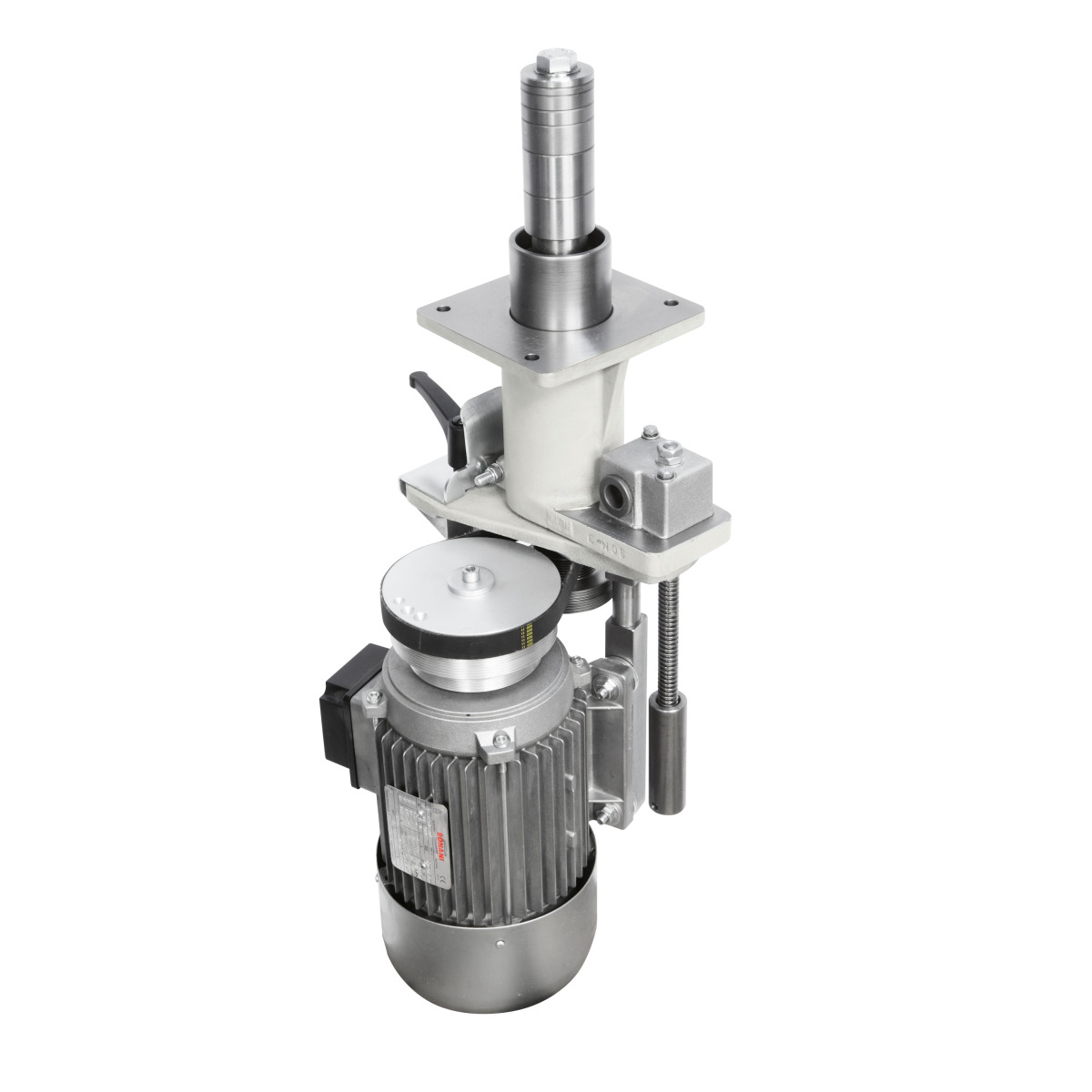

Grauguss-Fräsaggregat

• Beidseitig oben befestigt
• Obenliegende Präzisionskugellager
• Nahe am Hebelpunkt
• Drei Fräsgeschwindigkeiten

• Mit leistungsstarkem Drehstrom-Motor ausgestattet

• Teleskop-Anschlag aus Aluminium, ausziehbar bis Max. 2660 mm, mit professionellen Anschlagklappen
• Sicherheits-Wendeanschlagbacken aus Aluminium
• Zwei steckbare Handräder für eine bequeme und schnelle Bedienung

• Abmessungen und Gewichte
• Gewicht (Netto) ca.
• 470
• kg
• Anschluss Absaugung
• Absaugstutzendurchmesser
• 2 x 120
• mm
• Anschluss Absaugung
• Absaugstutzendurchmesser Sägeblattschutz
• 60
• mm
• Elektrische Daten
• Anschlussspannung
• 400
• V
• Elektrische Daten
• Phase(n)
• 3
• Ph
• Elektrische Daten
• Stromart
• AC
• Elektrische Daten
• Netzfrequenz
• 50
• Hz
• Elektrische Daten
• Nennbetriebsart Antriebsmotor
• S6
• Elektrische Daten
• Einschaltdauer Antriebsmotor
• 40
• %
• Elektrische Daten
• Leistung Antriebsmotor
• 2 x 5,0
• kW
• Schiebeschlitten und Tisch
• Tischlänge
• 1112
• mm
• Schiebeschlitten und Tisch
• Tischbreite
• 430
• mm
• Frässpindel
• Spindelneigung
• 0 – -45
• °
• Frässpindel
• Nutzlänge der Spindel
• 100
• mm
• Frässpindel
• Spindeldrehzahlen
• 3500/7000/10000
• min?¹
• Fräswerkzeugdurchmesser max.
• Werkzeugdurchmesser max.
• 210
• mm
• Fräswerkzeugdurchmesser max.
• Werkzeugdurchmesser max. absenkbar
• 180
• mm
• Fräswerkzeugdurchmesser max.
• Werkzeugdurchmesser max. Zapfenfräsen
• 275
• mm
• Kreissägeeinheit
• Besäumlänge
• 1600
• mm
• Kreissägeeinheit
• Schnittbreite mit Parallelanschlag
• 900
• mm
• Kreissägeeinheit
• Max. Ablängbreite links vom Sägeblatt
• 2660
• mm
• Kreissägeeinheit
• Sägeblattneigung
• 90 45
• °
• Kreissägeeinheit
• Max. Schnitthöhe 90°
• 90
• mm
• Kreissägeeinheit
• Max. Schnitthöhe 45°
• 63
• mm
• Kreissägeeinheit
• Max. Sägeblattüberstand 90°
• 100
• mm
• Kreissägeeinheit
• Max. Sägeblattüberstand 45°
• 78
• mm
• Kreissägeeinheit
• Durchmesser (Haupt-)Sägeblatt
• 315
• mm
• Kreissägeeinheit
• Erläuterung Durchmesser (Haupt-)Sägeblatt
• unabhängig vom Vorritzer
• Kreissägeeinheit
• Drehzahl (Haupt-)Sägeblatt
• 4000
• min?¹

• Bogenfrässchutzhaube
• eloxierter Aluminium-Formatschiebeschlitten
• Aluminium-Anschlagbacken
• Klappanschläge
