OPTIdrill DH 40BV - Taladro de columna

OPTIdrill DH 40BV - Taladro de columna [Optimum]

OPTIdrill DH 40BV - Säulenbohrmaschine. Tisch- und Säulenbohrmaschinen mit stufenlosem mechanischen Getriebe von Berges. Schnelle Verstellung der Drehzahl mittels Hebel. Laufruhiger und leistungsstarker Industrie-Elektromotor. Zwei Geschwindigkeitsstufen.

El texto de este articulo aun no esta disponible en español. Por favor, utilize el traductor de Google incluido en nuestra pagina.

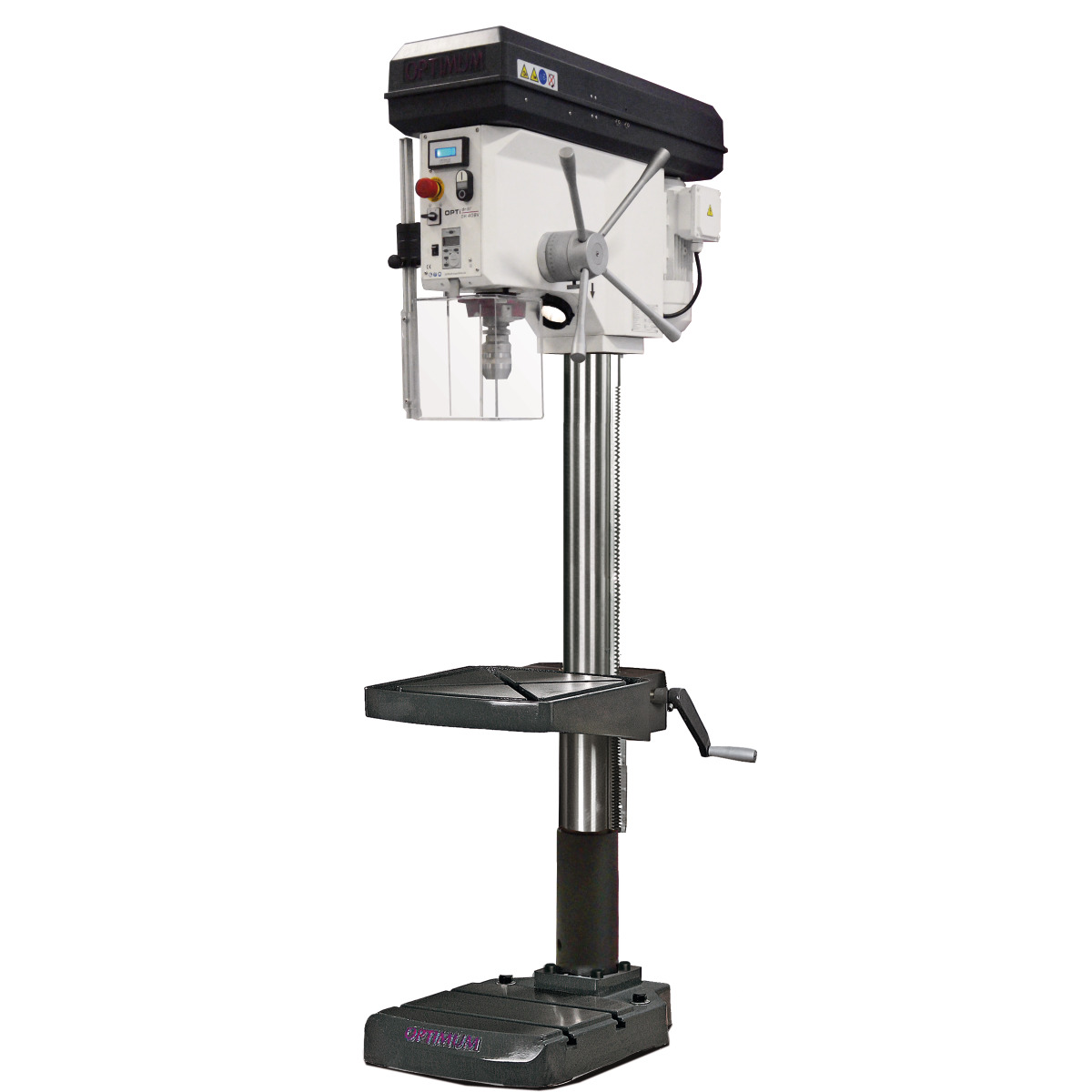

Abbildung zeigt OPTIdrill DH 40BV

Tisch- und Säulenbohrmaschinen mit stufenlosem mechanischen Getriebe von Berges. Schnelle Verstellung der Drehzahl mittels Hebel
Laufruhiger und leistungsstarker Industrie-Elektromotor
Zwei Geschwindigkeitsstufen
Grundplatte durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
Rechts/Linkslauf
Keilriemenabdeckung mit Sicherheitsschalter

ab OPTIdrill DH 28BV

Leichter Werkzeugwechsel durch integriertem Austreiber
Pinolenhebel aus Stahl

OPTIdrill DH 40BV

Digitaler Tiefenmesser
Vorgelege-Getriebe - damit wird ein weit höheres Drehmoment erreicht

Ausstattungsdetails

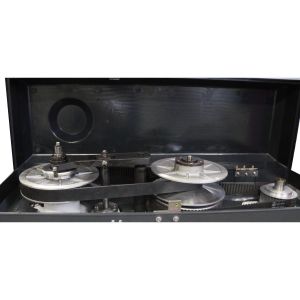

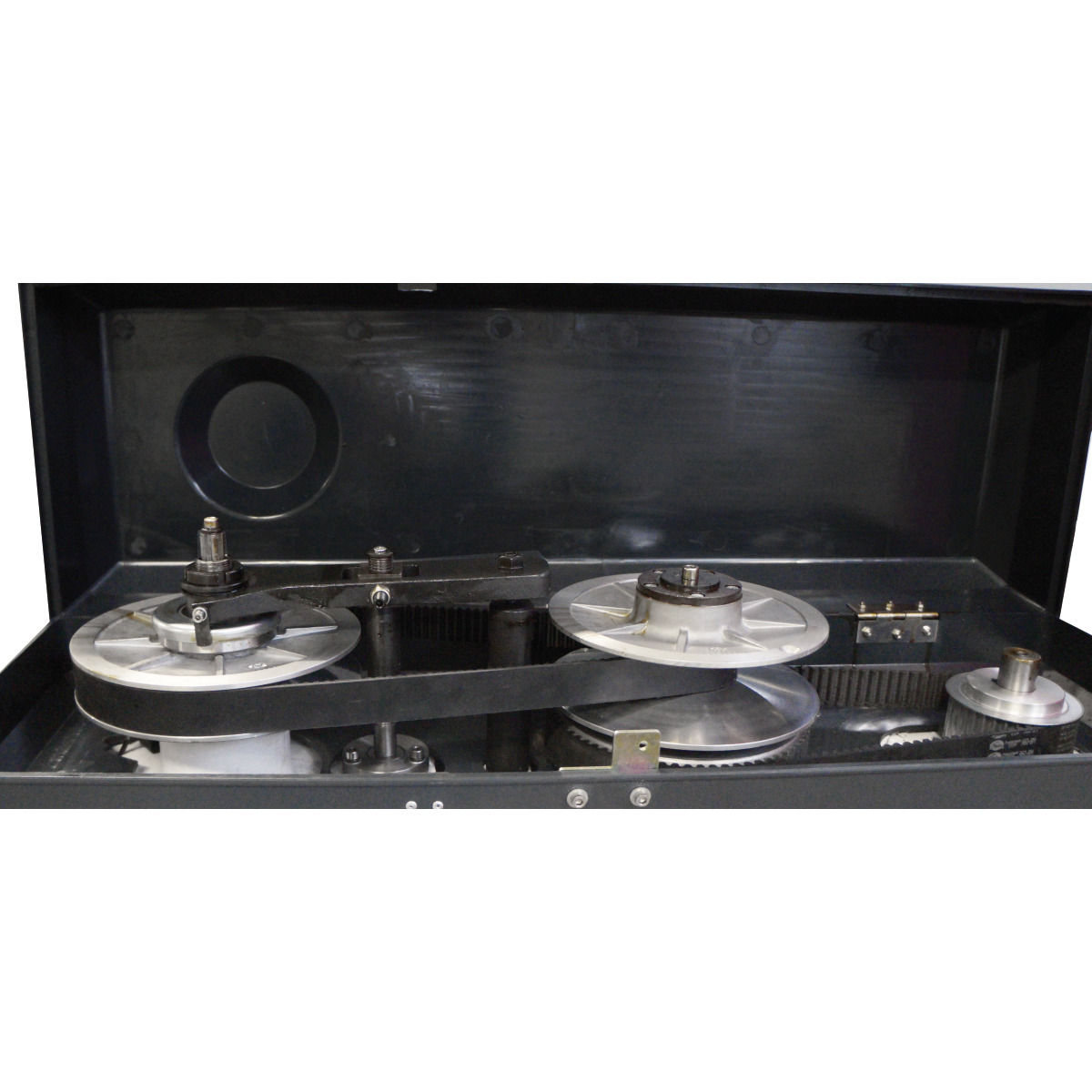

Stufenloses mechanisches Getriebe

Extrem zuverlässig durch manuelle Drehzahlregelung
Kraftvoller, ruhiger Lauf
Langlebiger Breitrillenkeilriemen
Drehzahlveränderung während des Laufs der Maschine
Permanent optimaler Wirkungsgrad des Motors
DH 40BV mit Vorgelege-Getriebe

Vario-Antrieb

Made in Germany

Schnelle Verstellung der Drehzahl mittels Hebel

Digitale Drehzahlanzeige

im Gehäuse integriert

Rundlaufgenauigkeit

Garantiert ≤ 0,015 mm in der Bohrpinole gemessen

Futterschutz

Größtmöglicher Schutz des Anwenders
Höhenverstellbar
Mikroschalter

Maschinenleuchte

Im Bohrkopf integriert
Halogenlampe

Bohrspindel

Präzisionskugellager
Hochwertiges Schnellspannbohrfutter serienmäßig

Bohrtisch

Präzise gearbeitet
Diagonal verlaufende T-Nuten
360° drehbar
Umlaufende Kühlwasserrinne

Gusssäule

Dickwandig
Hohe Kraftaufnahme und Stabilität

Grundplatte

Massiv
Groß dimensioniert
Rückseitig stark verrippt

Lieferumfang:

OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
Morsekonus MK 4/B16
T-Nutensteine

Technische Daten
Modell	OPTIdrill DH 40BV
Artikel-Nr.	3020450

Länge (Produkt)	920 mm
Breite/Tiefe (Produkt)	680 mm
Höhe (Produkt)	1895 mm
Gewicht (Netto)	275 kg
Leistung Antriebsmotor
Gesamt Anschlusswert
Gesamt Stromaufnahme
Elektrische Spannung	400 V
Phase(n)	3 Ph
Stromart	~
Netzfrequenz	50 Hz
Säulendurchmesser	115 mm
Bohrleistung Stahl (S235JR)	40 mm
Bohrleistung Stahl (ST60 - E335)
Dauerbohrleistung Stahl (S235JR)	32 mm
Dauerbohrleistung Stahl (ST60 - E335)
Gewindeschneiden Stahl (S235JR)
Gewindeschneiden Stahl (ST60 - E335)
Pinolenhub	160 mm
Pinolendurchmesser
Spindelaufnahme	MK4
Ausladung	285 mm
Drehzahlbereich	150 - 2000 min-1
Anzahl der Drehzahlbereiche	2
Steuerung der Drehzahlregelung	manuell
Bohrkopf Drehung
Bohrkopf Neigung
Geschwindigkeit Pinolenvorschub
Geschwindigkeitsstufen Pinolenvorschub
Bohrtisch Arbeitsfläche Länge	420 mm
Bohrtisch Arbeitsfläche Breite	400 mm
Bohrtisch Art der T-Nuten	diagonal verlaufend
Bohrtisch T-Nuten Größe	14 mm
Bohrtisch T-Nuten Anzahl
Bohrtisch T-Nuten Abstand
Bohrtischdrehung	360 Grad
Bohrtischneigung
Traglast Bohrtisch
Abstand Spindel - Bohrtisch max.	790 mm
Abstand Bohrfutter - Bohrtisch min.
Abstand Bohrfutter - Bohrtisch max.
Abstand Spindel - Maschinenfuß max.	1275 mm
Abstand Bohrfutter - Maschinenfuß min.
Abstand Bohrfutter - Maschinenfuß max.
Aufspanntisch Arbeitsfläche Horizontal
Aufspanntisch Arbeitsfläche Vertikal
Aufspanntisch T-Nuten Größe
Aufspanntisch T-Nuten Anzahl
Aufspanntisch T-Nuten Abstand
Abstand Spindel - Bohrtisch min.
Maschinenfuß Arbeitsfläche Länge	390 mm
Maschinenfuß Arbeitsfläche Breite	400 mm
Maschinenfuß T-Nuten Größe	14 mm
Maschinenfuß T-Nuten Anzahl	2
Maschinenfuß T-Nuten Abstand	150 mm
Auslegerarm Verfahrgeschwindigkeit Heben
Auslegerarm Verfahrgeschwindigkeit Senken
Auslegerarm Drehwinkel
Verfahrweg Bohrkopf (horizontal)
Hubweg des Armes (vertikal)
Abstand Spindel - Säule max.
Abstand Spindel - Säule min.
Antriebsleistung Spindelmotor	1,5 / 2,2 kW
Anzahl der Leistungsstufen Spindelmotor	2
Antriebsleistung Hubmotor Auslegerarm
Kühlmittelpumpe Leistung Antriebsmotor
Spindeldrehzahlen Getriebestufe L
Spindeldrehzahlen Getriebestufe M
Spindeldrehzahlen Getriebestufe H
Drehmoment Getriebestufe L
Drehmoment Getriebestufe M
Drehmoment Getriebestufe H
